CTC Kontinuirano transponovana provodnička linija

GRM valjaonica CTC Continuously Transposed Conductor Line može se pohvaliti stabilnim radom i visokom preciznošću, podržava podešavanje brzine i prilagođene konfiguracije i široko je primjenjiva na preciznu proizvodnju žice u transformatorima, novim energetskim vozilima, kućnim aparatima, medicinskim i svemirskim električnim poljima. Kontaktirajte nas!

Pošaljite upit

opis proizvoda

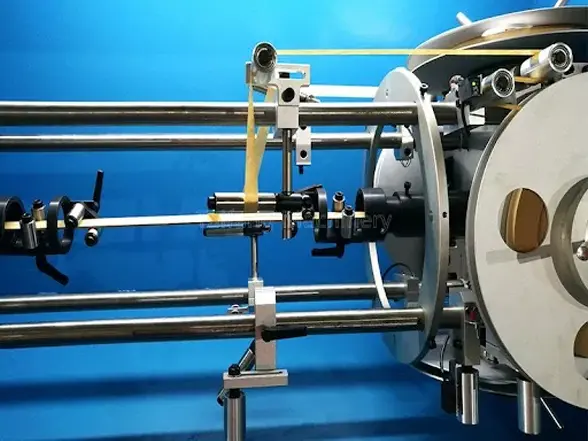

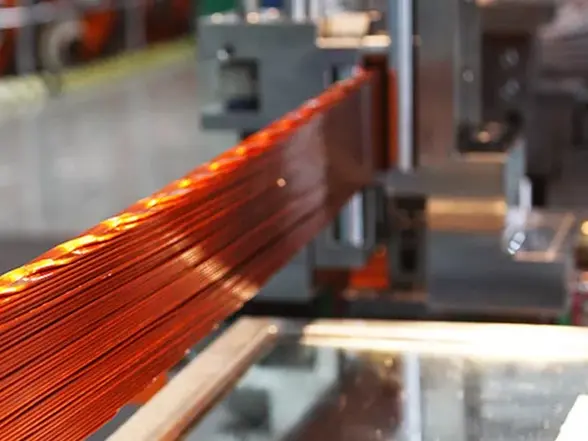

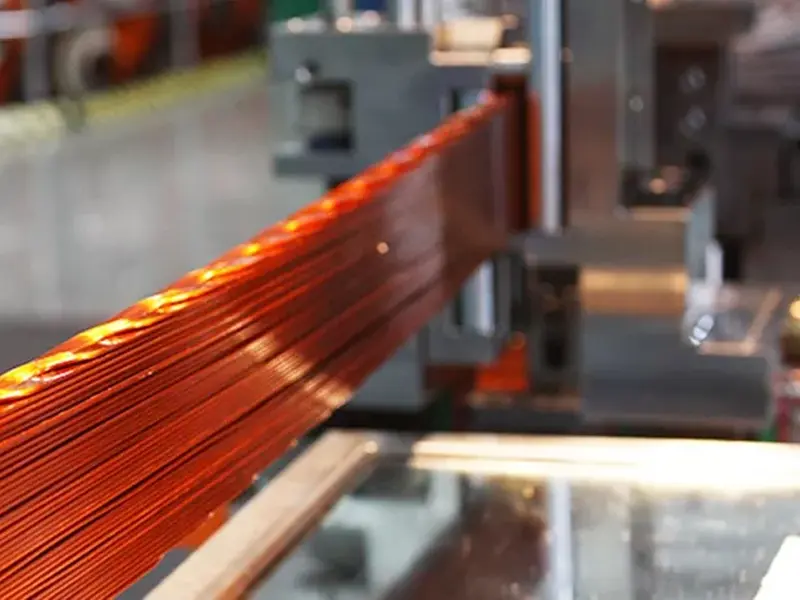

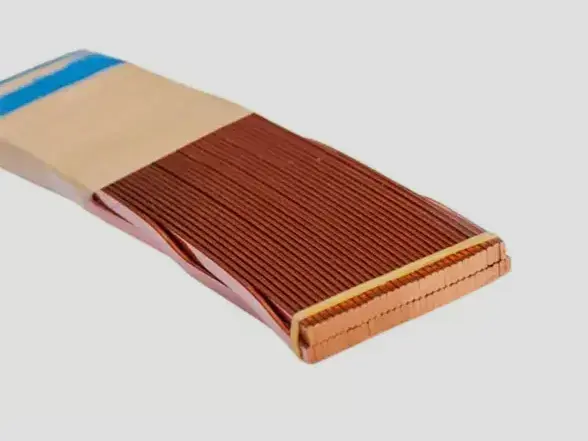

CTC Continuously Transposed Conductor Line GRM valjaonice kontinuirano prenosi od 5 do 47 niti premazivanjem hladno obrađenih ravnih bakrenih žica bez kisika izolacijskim lakom i omotavanjem izolacijskim papirom i drugim izolacijskim materijalima. Provodnici se zatim spajaju u kompaktan i uredno raspoređen snop vodiča pravokutnog poprečnog presjeka.

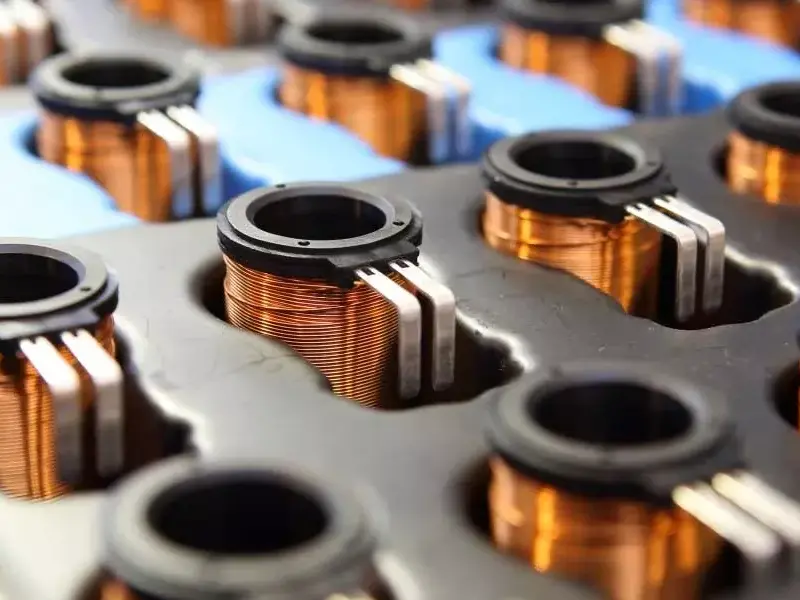

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

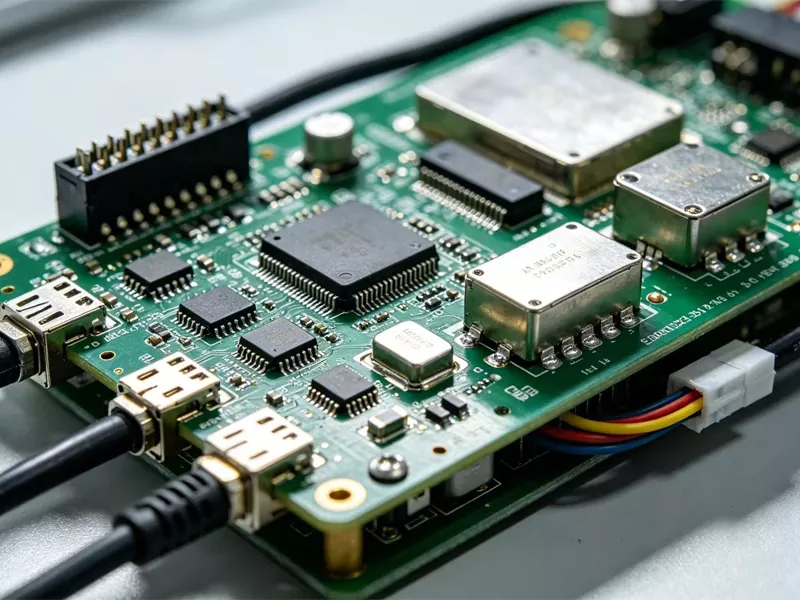

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Industrije primjene

1. transformatorski namotaji

2. EV komponente

3. Kućanski aparati

4. Medicinska sredstva

5. Vazdušni električni sklopovi

Glavni tok procesa

Isplata→Paralelno vođenje→Precizna transpozicija→Omotavanje izolacije (opciono)→Namotavanje

Tehničke specifikacije

Parametri jednog provodnika	Min	Max
Debljina	1.15mm	3.15mm
Širina	3.0mm	12.5mm
Odnos širine/debljine	3:1	8:1
Enamel Thickness	0,08 mm	0,18 mm

CTC Conductor Parameters	Min	Max
Brzina proizvodnje	1 m/min	15 m/min
Broj provodnika	5 (neparan)	47 (neparni)
Visina (mm)	5.0	80.0
širina (mm)	6.0	26.0
Visina transpozicije (mm)	20	280
Odnos visine i širine	1:3	8:1
Brzina guranja transpozicije	colspan=“2”	150 puta/min

Ključne karakteristike

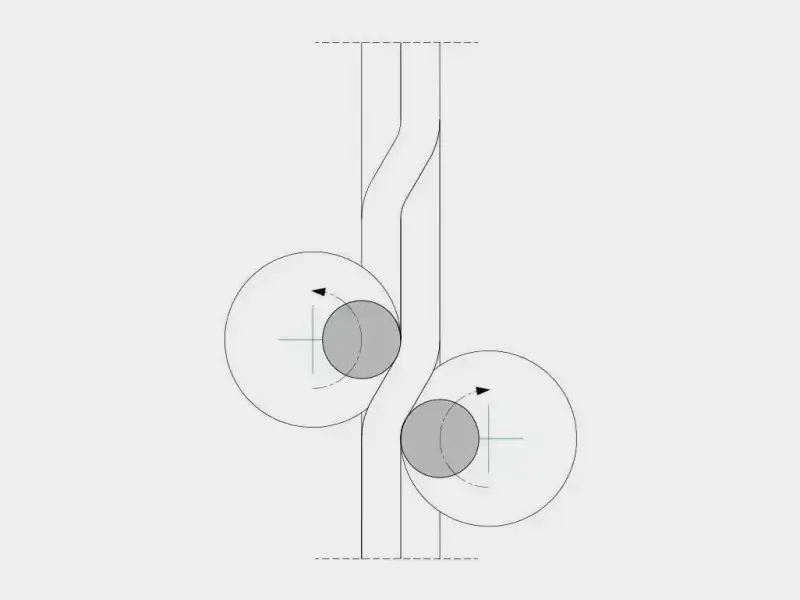

1. Precizni sistem transpozicije za stabilno poravnanje provodnika

2. CTC kontinualno transponovana provodnička linija može biti kompatibilna sa ravnim bakrenim provodnicima obloženim emajlom

3. Opciona jedinica za umotavanje izolacionog papira

4. Servo-kontrolisani sistem zatezanja i namotaja

Tehničke prednosti

Proizvodni pogon GRM opremljen je onlajn sistemima za premazivanje i inspekciju koji su u stanju da obrađuju specijalne magnetne žice sa višeslojnim emajliranim premazima. Obrada svježeg premaza u istom objektu poboljšava performanse električne otpornosti i poboljšava kvalitet površine provodnika. Kontinuirano praćenje na mreži dodatno osigurava konzistentnost dimenzija i dugoročnu operativnu stabilnost.

FAQ

1. Šta je CTC provodnik?

CTC (Continuously Transposed Conductor) je pravokutni snop vodiča napravljen kontinuiranim transponiranjem više izolovanih ravnih provodnika kako bi se smanjili gubici vrtložnih struja u transformatorima.

2. Koje materijale linija može obraditi?

Linija je uglavnom dizajnirana za emajlirane ravne bakrene provodnike bez kisika i srodne materijale magnetne žice.

3. Može li se mašina prilagoditi?

Da. GRM pruža prilagođene konfiguracije prema dimenzijama provodnika, brzini proizvodnje, strukturi izolacije i rasporedu postrojenja.

Spremni za nadogradnju proizvodnje magnetnih žica?

Kontaktirajte GRM za prilagođena rješenja za proizvodnju CTC provodnika prilagođena za preciznu obradu ravnih žica, primjene transformatora i naprednu proizvodnju magnetnih žica.
