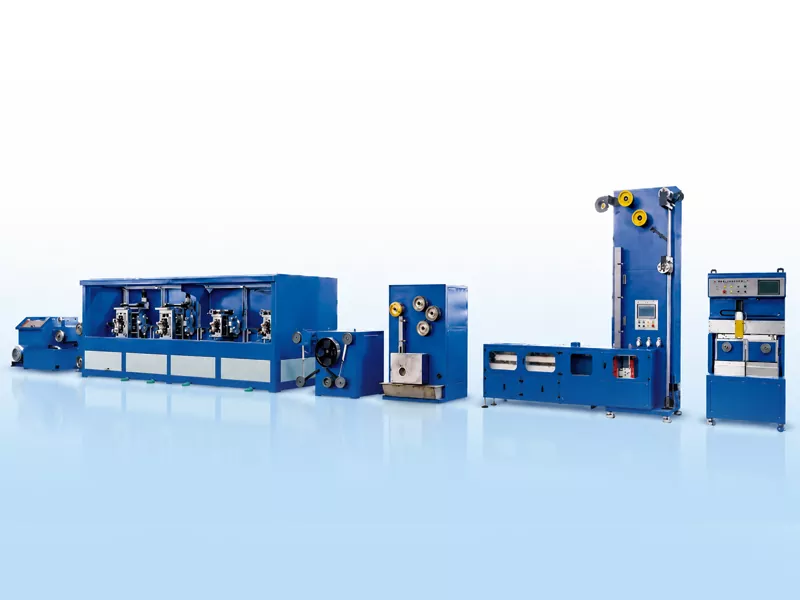

Linija za proizvodnju PV sabirničkih traka

GRM PV linija za proizvodnju sabirničkih traka je dizajnirana da kontinuirano prerađuje TU1 bakrenu okruglu žicu bez kiseonika u visoko preciznu kalajisanu ravnu provodnu traku. Linija je pogodna za proizvodnju fotonaponskih interkonekcionih traka, sabirničkih traka i reflektujućih sabirničkih traka.
Kompletna linija integrira izvlačenje žice, precizno valjanje, kontinuirano žarenje, tretman fluksom, vruće potapanje kalaja premazivanje i automatsko namotavanje. Pomaže proizvođačima fotonaponskih traka da kontrolišu tačnost širine i debljine, kvalitet premaza kalaja, ravnost trake i konzistentnost namotaja.
Linija za proizvodnju GRM sabirničke trake duga je oko 26 m i široka 3 m, ukupne težine linije oko 14 tona. Dizajnirana brzina može doseći do 150 m/min, ovisno o veličini bakrene žice, gotovim dimenzijama vrpce, brzini kalajisanja i načinu nanošenja. U tipičnim proizvodnim uslovima, mjesečna proizvodnja može doseći približno 60-80 tona.

Pošaljite upit

opis proizvoda

Od bakrene žice do gotove trake sabirnice

Linija za proizvodnju PV sabirničkih traka uglavnom koristi bakrenu žicu kao sirovinu. Žica se prvo vuče do potrebnog promjera za valjanje, a zatim se preciznim valjanjem na više postolja oblikuje u ravnu traku. Nakon valjanja, bakrena traka prolazi kroz kontinuirano žarenje kako bi se prilagodila njena mehanička svojstva, nakon čega slijedi obrada fluksom i prevlačenje kalajem vrućim potapanjem. Konačno, gotova vrpca se automatskim sistemom za namotavanje namota na kalemove ili palačinke.

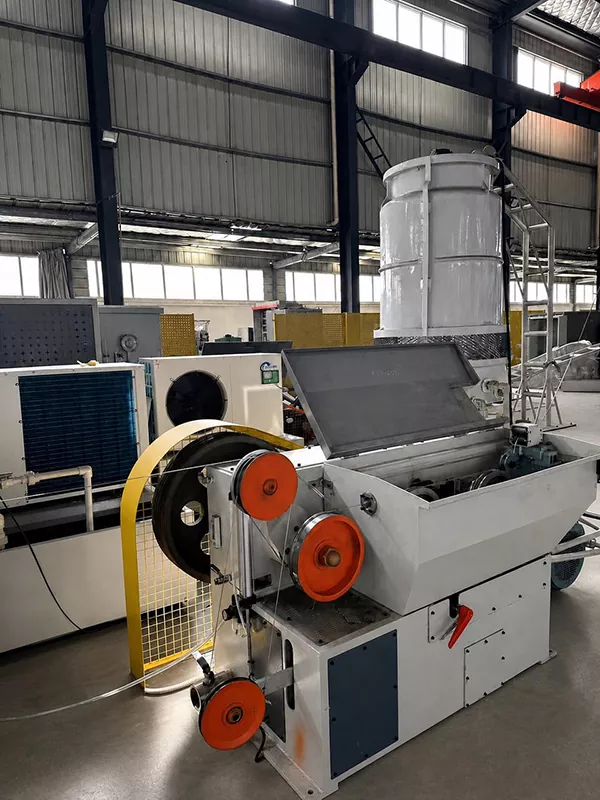

Mašina za crtanje

Bakarna žica se provlači kroz kalupe do prečnika 2,6-3,0 mm, spremna za valjanje.

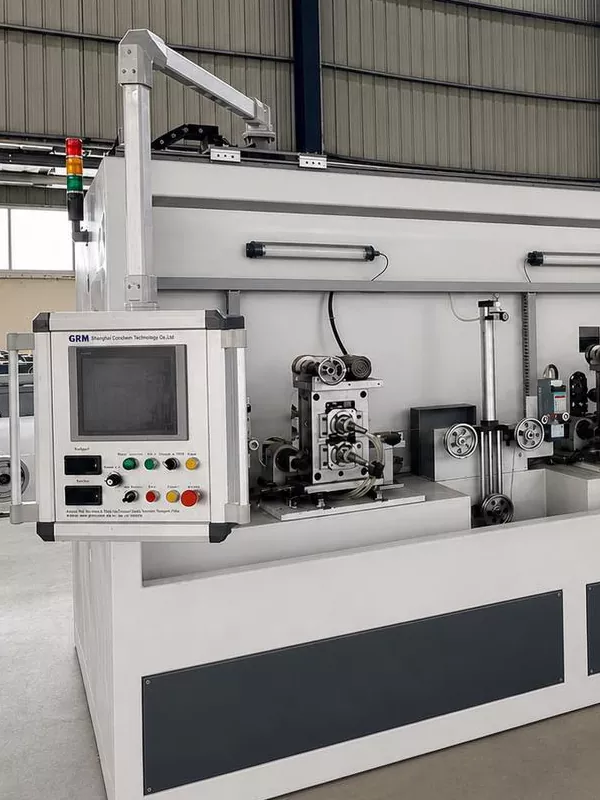

4 Roll Stand

Okrugla bakarna žica je umotana u ravnu traku, sa kontrolisanom preciznošću širine i debljine.

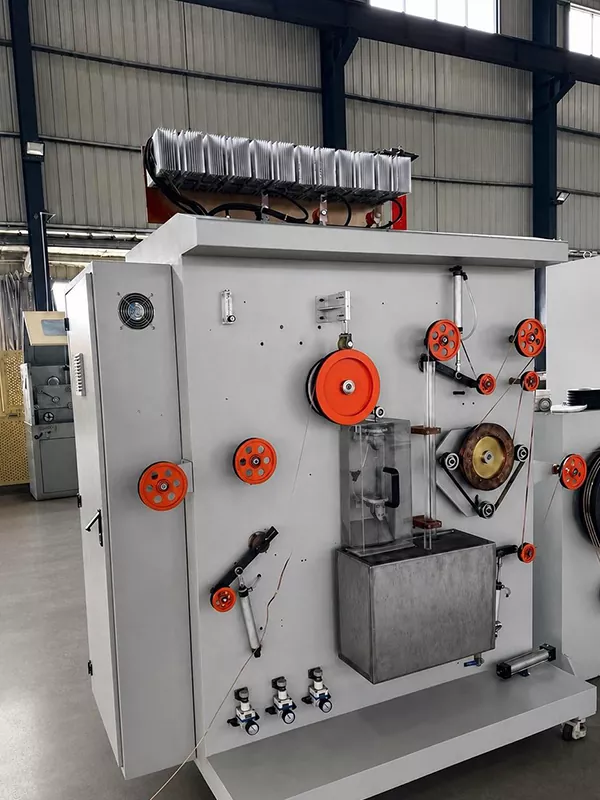

Žarenje

Žarenje kratkog spoja koristi se sa zaštitom od inertnog plina i cirkulirajućim vodenim hlađenjem kako bi se poboljšala mehanička svojstva bakrene vrpce.

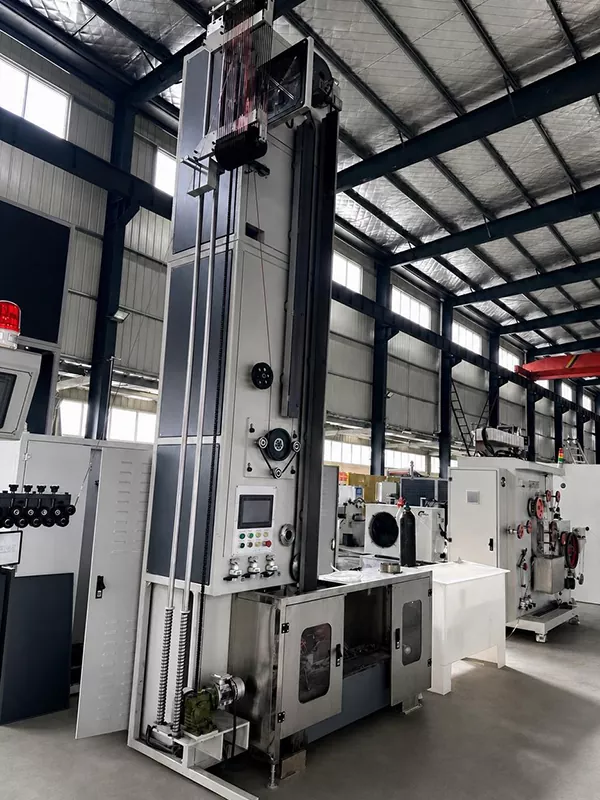

Tin Coating

Koristi se vrući lim premaz. Vazdušni noževi kontrolišu debljinu sloja kalaja, a ventilatori za hlađenje pomažu u stabilizaciji kvaliteta površine. Debljina jednostranog lima: 0,01-0,025 mm.

Automatic Coil Chang

Opcione funkcije uključuju servo pomicanje, automatsku promjenu kalema, automatsko rezanje i automatsko lijepljenje trake.

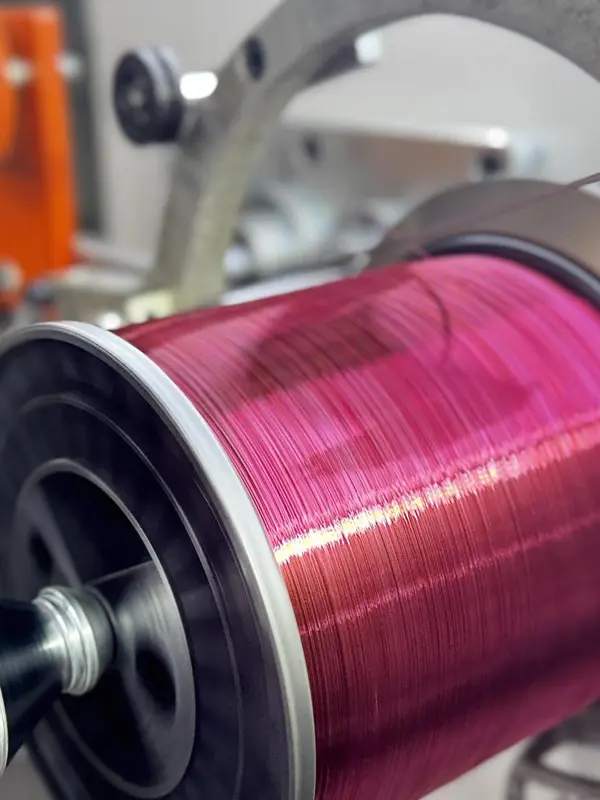

Precision Take-up

Namotavanje kalema: do 30 kg.

Palačinka zavojnica: opciono 1-2 kg.

Istraživanje i razvoj i patenti

Od 2015. GRM je nastavio da razvija proizvodnu opremu za fotonaponsku interkonekcijsku traku i traku sabirnica. Kompanija je dobila više tehničkih patenata vezanih za precizno valjanje, integraciju proizvodnih linija i procese proizvodnje fotonaponskih traka.

GRM patentirane tehnologije za opremu za proizvodnju fotonaponskih traka

Ključne karakteristike

Kontinuirana proizvodnja od ulaza bakrene žice do gotove kalajisane sabirničke trake.
Poboljšana konzistentnost dimenzija, ujednačenost premaza i kvalitet namotavanja.
Koordinacija napetosti i automatsko namotavanje pomažu u smanjenju prekida proizvodnje i ručne intervencije.
Podržava proizvodnju standardnih sabirničkih traka i reflektirajućih sabirničkih traka za različite zahtjeve materijala za PV module.
Omogućuje proizvođačima fotonaponskih traka integrirano proizvodno rješenje fokusirano na kontrolu procesa, konzistentnost proizvoda i efikasnost proizvodnje.

Često postavljana pitanja

1.Koji je raspon veličina gotovog proizvoda?

Završna širina: 3-8 mm.

Debljina završne obrade: 0,2-0,4 mm.

2.Koji su rasponi tolerancija i mehaničkih svojstava?

Tolerancija širine: ±0,085 mm.

Tolerancija debljine: ±0,01 mm.

Vlačna čvrstoća: ≥260 MPa.

Granica tečenja: 90-130 MPa.

3.Koja metoda premazivanja se koristi?

Linija koristi vrući lim premaz, s potpunom pokrivenošću oko vrpce, uključujući obje bočne ivice.

4.Kako se mjeri širina i debljina proizvoda?

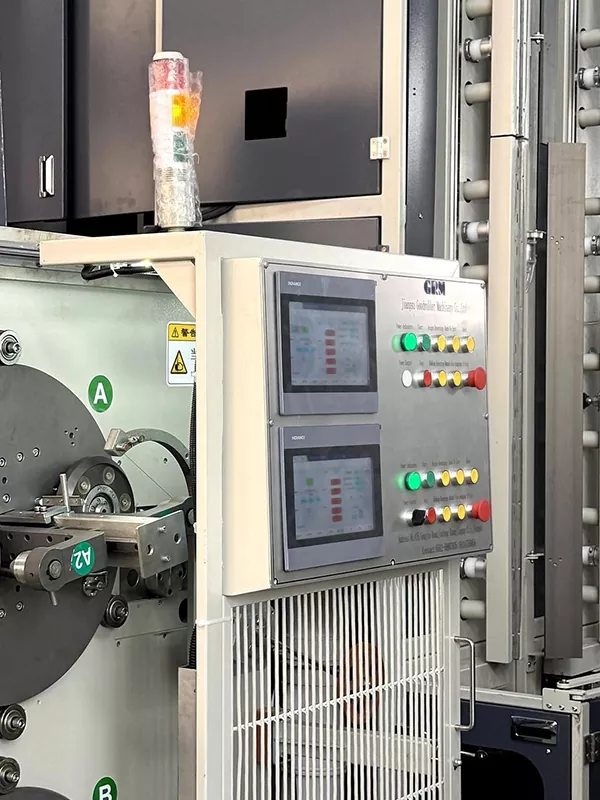

Četvrta štanda četvorostojeće valjaonice opremljena je sa dva laserska merna sistema, jednim za merenje širine i jednim za merenje debljine. Podaci mjerenja mogu se prikazati na HMI.

5.Koji materijali se mogu obraditi?

Linija za proizvodnju PV sabirničkih traka uglavnom je dizajnirana za TU1 bakrenu žicu bez kisika. Prilagođene konfiguracije se mogu obezbijediti prema različitim legurama bakra, dimenzijama proizvoda i posebnim zahtjevima trake.
