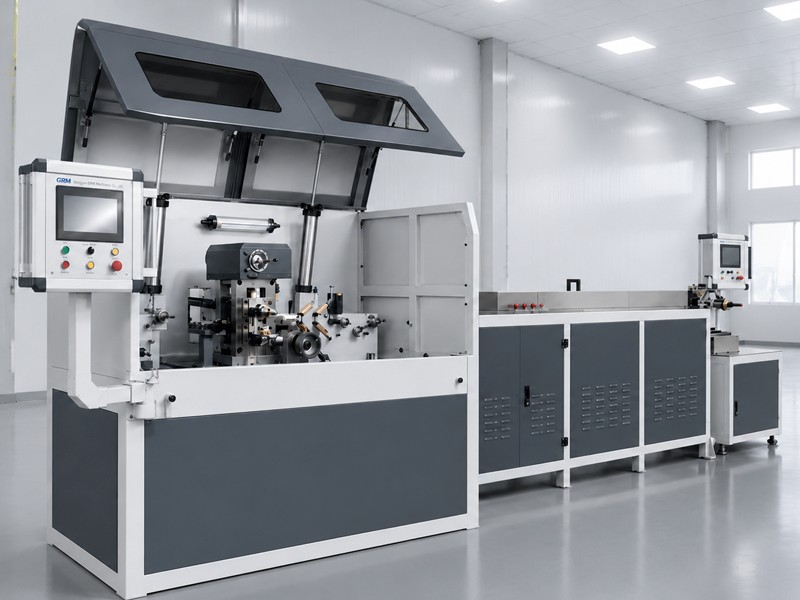

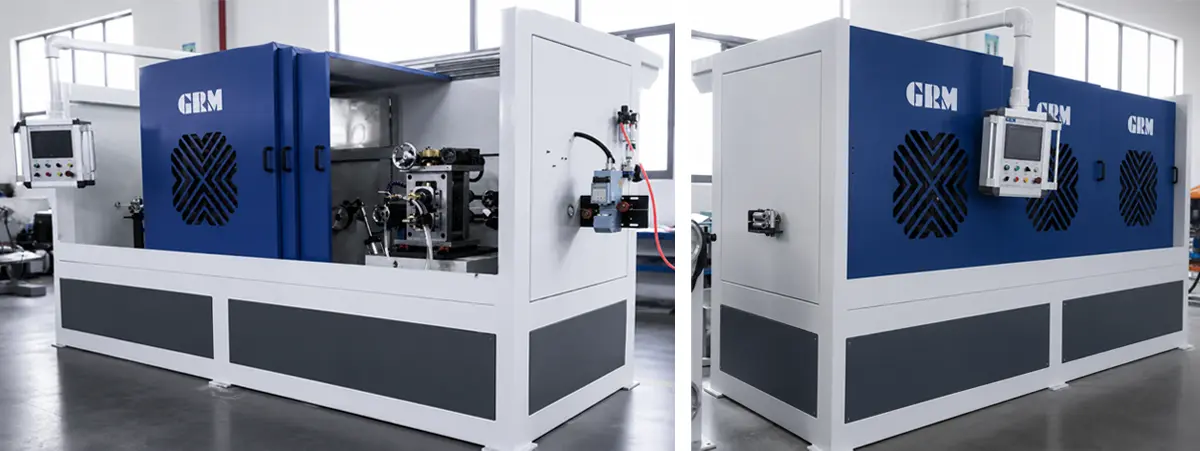

Jedinica za mikro valjanje pravokutne žice

GRM jedinica za mikro valjanje pravokutne žice je dizajnirana za precizno valjanje fine okrugle metalne žice u visoko preciznu pravokutnu žicu kroz kontinuirani višeprolazni proces hladnog valjanja.
Sistem je razvijen za proizvodnju fine pravougaone žice za minijaturne namotaje, precizne provodnike za namotaje, ravne komponente medicinske žice vodiča, senzorske provodne elemente i druge mikroprofilirane metalne dijelove koji zahtijevaju stabilne dimenzije i čisto stanje površine.
Kao specijalizirani proizvođač precizne opreme za valjanje, GRM nudi prilagođena rješenja za mikro valjanje za bakarnu žicu, legiranu žicu i druge fine metalne materijale prema različitim zahtjevima proizvodnje.

Pošaljite upit

opis proizvoda

GRM Micro Rolling Unit je dizajniran za kontinuiranu konverziju fine okrugle žice uprecizna pravougaona žicasa uskim rasponom debljina i visokim omjerom širine i debljine.

Proizvodni proces integriše aktivnu isplatu, višeprolaznu deformaciju kotrljanja, sinkronizaciju napetosti, linijsku inspekciju dimenzija, opcioni sistem čišćenja i precizno namotavanje kalema u jednu kontinuiranu sekvencu proizvodnje.

U poređenju sa konvencionalnom velikom opremom za valjanje, sistem mikro valjanja je posebno razvijen za male provodnike gde ponovljivost dimenzija, stabilnost redukcije i kvalitet površine direktno utiču na procese formiranja, namotavanja i montaže.

Proizvodna sposobnost

Oprema je pogodna za proizvodnju ultra-fine pravokutne žice i mikro plosnatih provodnika sa strogom kontrolom tolerancije za aplikacije visoke vrijednosti.

Technical Parameters

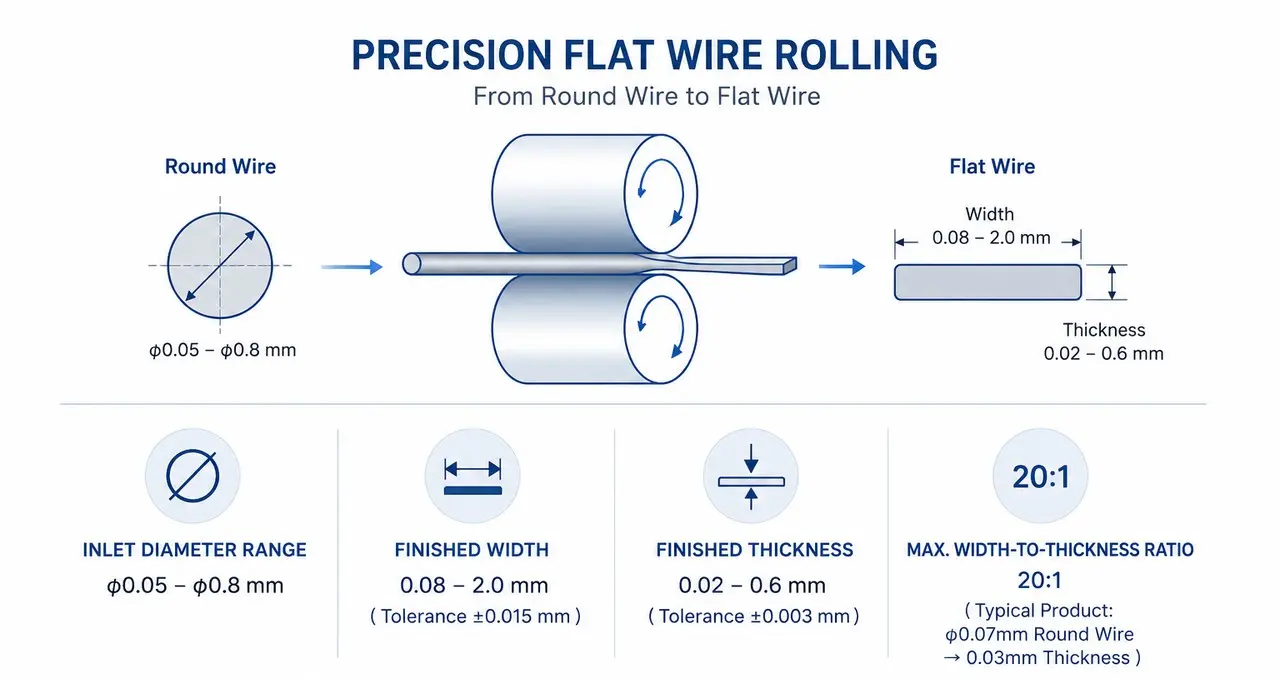

Technical Item	Specifikacija / Dostupni podaci
Ulazni promjer žice	0,05-0,8 mm
Završena širina	0,08-2,0 mm
Gotova debljina	0,02-0,6 mm
Maksimalni omjer širine/debljine	20:1.
Maksimalna brzina mehaničkog dizajna	200 m/min.
Hlađenje i podmazivanje	Hlađenje raspršivanjem sa sistemom cirkulacije filtracije
Kontrolni sistem	HMI radni interfejs sa praćenjem proizvodnje u realnom vremenu
Konfiguracija mašine	Prilagođeno prema zahtjevima projekta

Standardni tok proizvodnje

Aktivna isplata

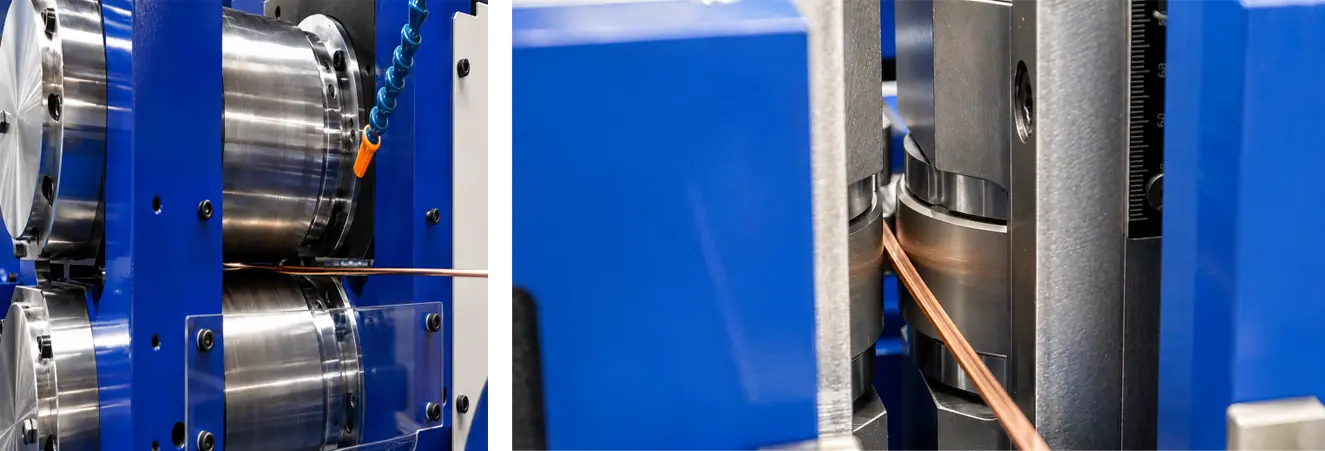

GRM160 valjaonica
Plesačica nakon valjaonice
Inline inspekcija
GRM90 valjaonica
Inline čišćenje + sušenje (opciono)

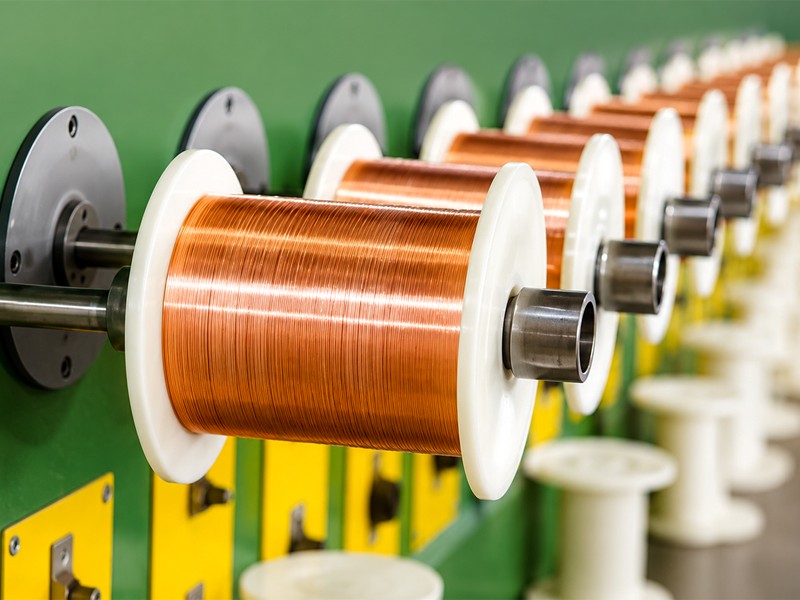

Spooler

Inteligentni kontrolni sistem

Centralizovani HMI operativni sistem za potpunu kontrolu linije
Praćenje brzine valjanja, napetosti i statusa proizvodnje u realnom vremenu
Brzi pristup podešavanju za korekciju parametara kotrljanja
Vizuelni prikaz kompletnog proizvodnog procesa

Prijave

Jedinica za mikro valjanje pravokutne žice se široko koristi u industrijama koje zahtijevaju visoke preciznosti, fine pravokutne provodnike.

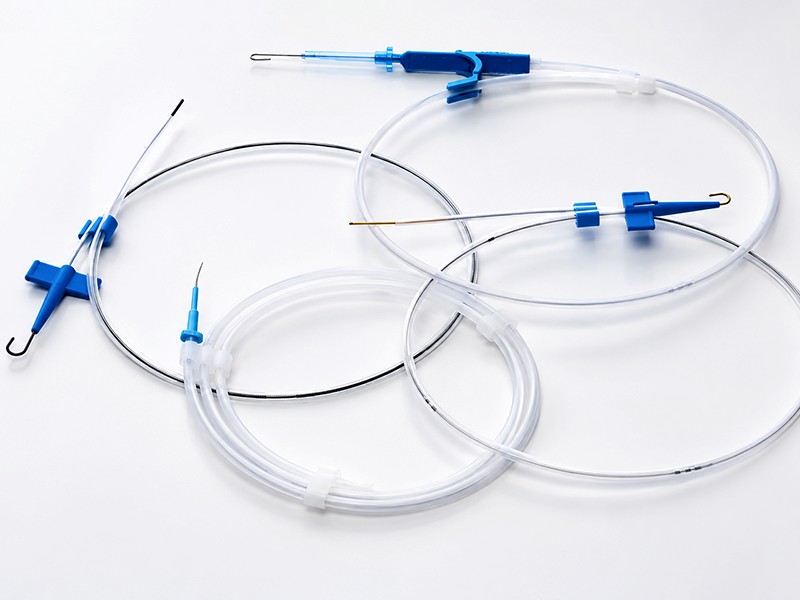

Medicinska žica vodilica ravna žica

Minijaturni provodnici za namotaje transformatora

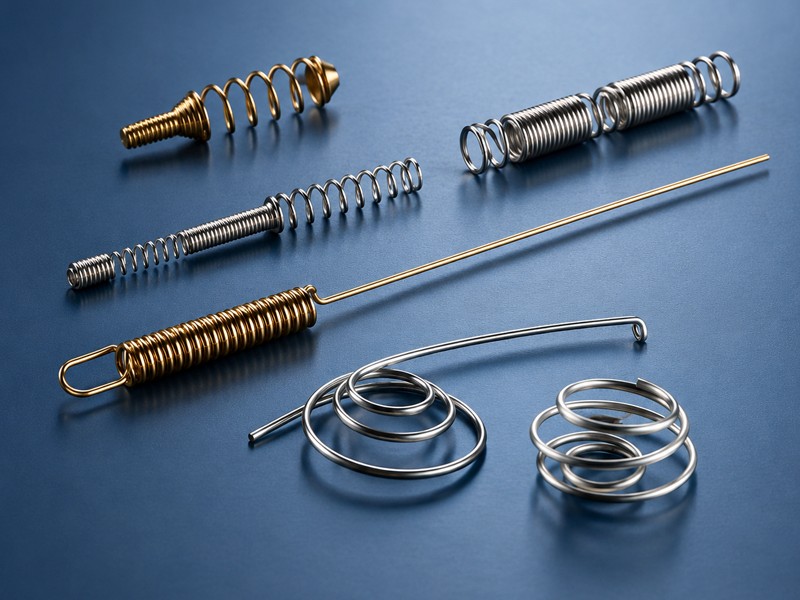

Precizne provodne komponente opruge

Senzorski provodni elementi

Proizvodnja provodnika od legure visoke vrijednosti

Često postavljana pitanja za timove za nabavku i inženjering

Pitanje	Odgovori
Koji materijal mašina može obraditi?	Navedeni izvor posebno spominje bakrenu okruglu izvučenu žicu. Ostale materijale treba pregledati prema stepenu, tvrdoći i redukcionom rasporedu.
Može li se linija prilagoditi?	Da. GRM može prilagoditi raspored linija, tačke inspekcije, specifikaciju preuzimanja i pomoćne sisteme nakon što dobije ciljni asortiman proizvoda.
Koje informacije su potrebne za ponudu?	Materijal, ulazni promjer žice, gotova širina/debljina, tolerancija, brzina proizvodnje, tip kalema, raspoloživi podni prostor i potrebni standardi.
Da li linija uključuje inline čišćenje?	Da, opisani proces uključuje inline čišćenje, sušenje i filtriranje tekućine za prskanje.
Može li GRM pružiti rješenje „ključ u ruke“?	Da. GRM može pružiti prilagođenu proizvodnu liniju, tehničku ponudu, isporuku, upute za instalaciju, puštanje u rad i podršku za obuku.
Koje parametre još treba potvrditi?	Sila kotrljanja, instalirana snaga, dimenzije vodova, težina opreme, konačna verzija standarda, rok isporuke i postupak prijema.
