Integrirana linija za crtanje i valjanje za preciznu bakrenu ravnu žicu

GRM-ova integrisana linija za izvlačenje i valjanje za preciznu bakarnu ravnu žicu je prilagođeno rešenje za proizvodnju bakarne ravne žice koje integriše izvlačenje žice, precizno valjanje, merenje na mreži i automatsko namotavanje u jednom kontinuiranom procesu. Dizajnirana za transformatorske provodnike, proizvodnju CTC provodnika, emajliranu pravokutnu žicu i proizvodnju ravnih žica EV motora, linija postiže brzine do 400 m/min. This integrated system improves efficiency and reduces material handling.

Pošaljite upit

Ocjena: 5.0

(Rating Count: 1)

opis proizvoda

GRM integrisana linija za izvlačenje i valjanje kombinuje izvlačenje žice, precizno valjanje, merenje na mreži i automatsko preuzimanje u jedan kontinuirani proizvodni proces. Sistem je dizajniran za proizvodnju bakarne ravne žice visoke preciznosti koja se koristi u magnetnoj žici, transformatorskom provodniku, CTC provodniku i aplikacijama EV motora.

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM integrirana linija za proizvodnju ravnih žica dizajnirana je za kontinuiranu proizvodnjuprerada bakarne žice u precizne ravne provodnikesa strogom tolerancijom dimenzija i odličnim kvalitetom površine.

Integracijom procesa izvlačenja i valjanja u jedan proizvodni sistem, linija značajno poboljšava efikasnost proizvodnje uz smanjenje ručnog rukovanja i održavanje stabilne konzistentnosti proizvoda tokom dugih proizvodnih ciklusa.

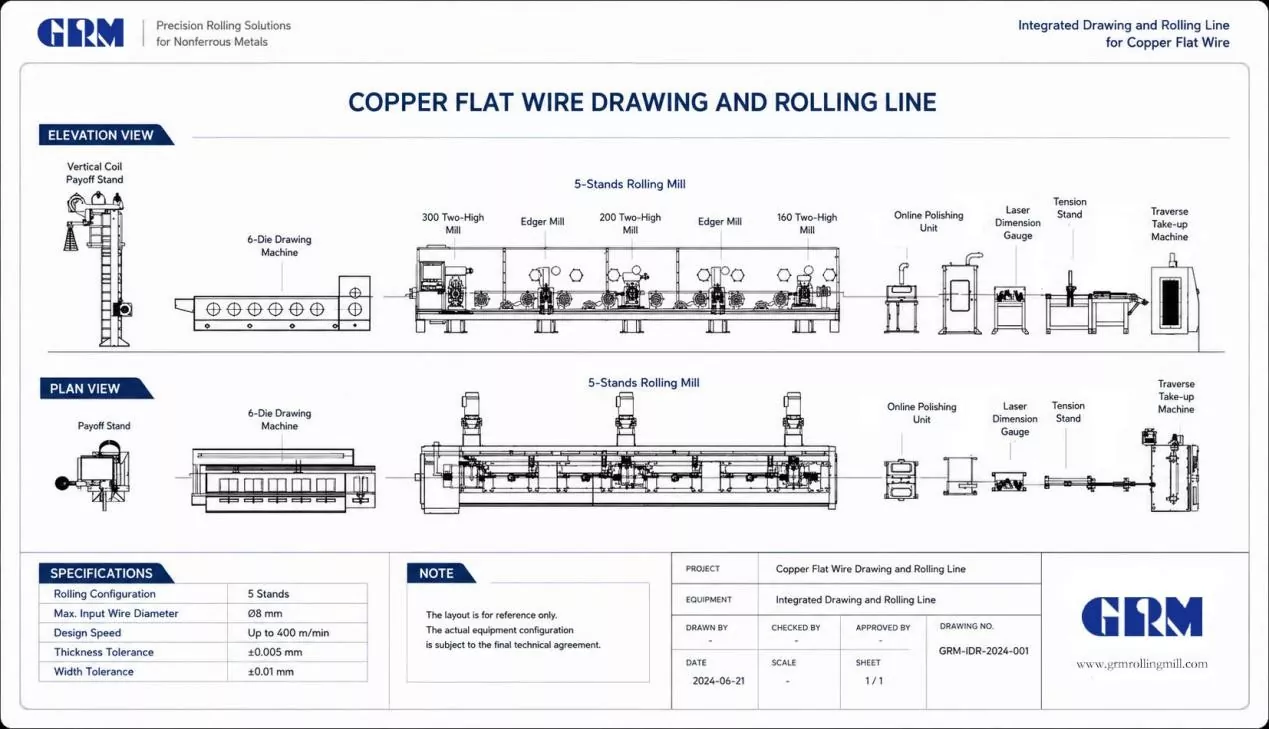

Integrated copper flat wire drawing and rolling line production process

Fleksibilan i efikasan dizajn

Vertikalni stalak za isplatu zavojnice: 1 set

DLF6D/500 Mašina za crtanje sa šest matrica: 1 set

Dvorolna precizna valjaonica: 3 seta

Bočna valjaonica: 2 seta

Online uređaj za poliranje i skupljanje prašine: 1 set

Online uređaj za mjerenje debljine i širine: 1 set

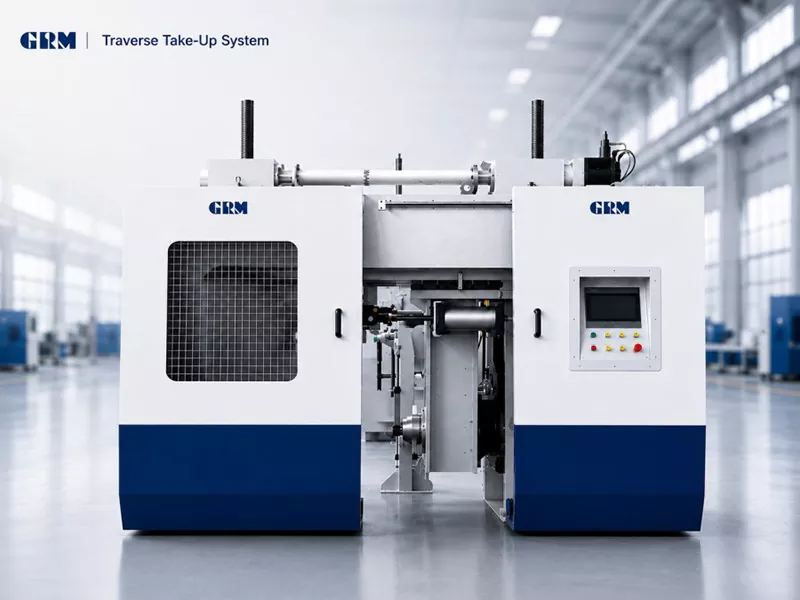

Poprečna mašina za namotavanje: 1 set

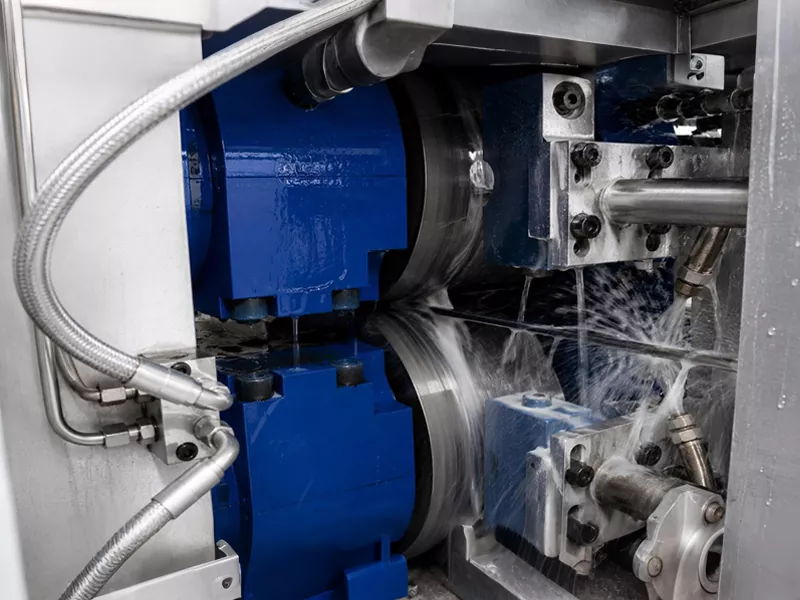

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Kompletna linija za proizvodnju bakrene žice

Integrirana linija za izvlačenje i valjanje za preciznu bakarnu ravnu žicu dizajnirana je za zahtjevnu preciznost velikih dimenzija u proizvodnji električnih provodnika. Sa maksimalnom brzinom od 400 m/min, dobro je pogodan za kontinualnu proizvodnju bakarne žice velikih razmjera.

U poređenju sa konvencionalnim samostalnim procesima valjanja, integrisana linija eliminiše srednje rukovanje materijalom i obezbeđuje superiornu konzistentnost dimenzija tokom čitavog proizvodnog ciklusa.

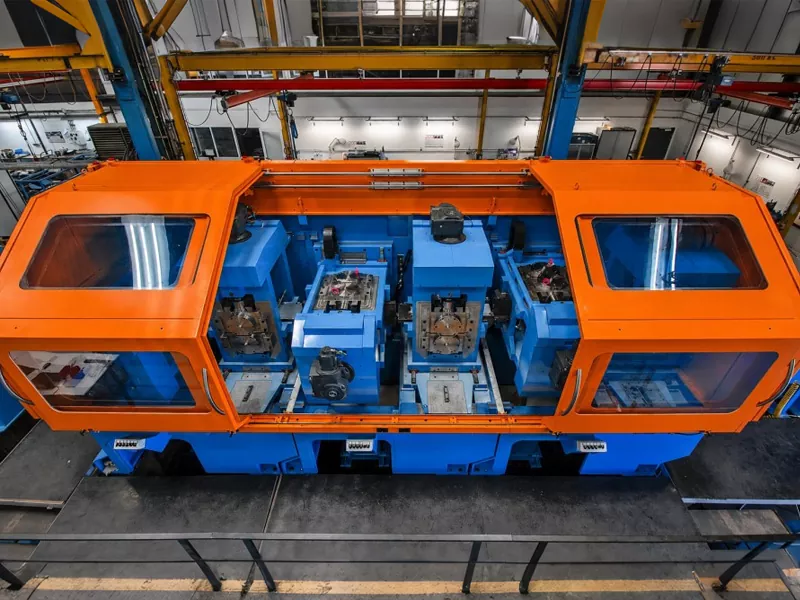

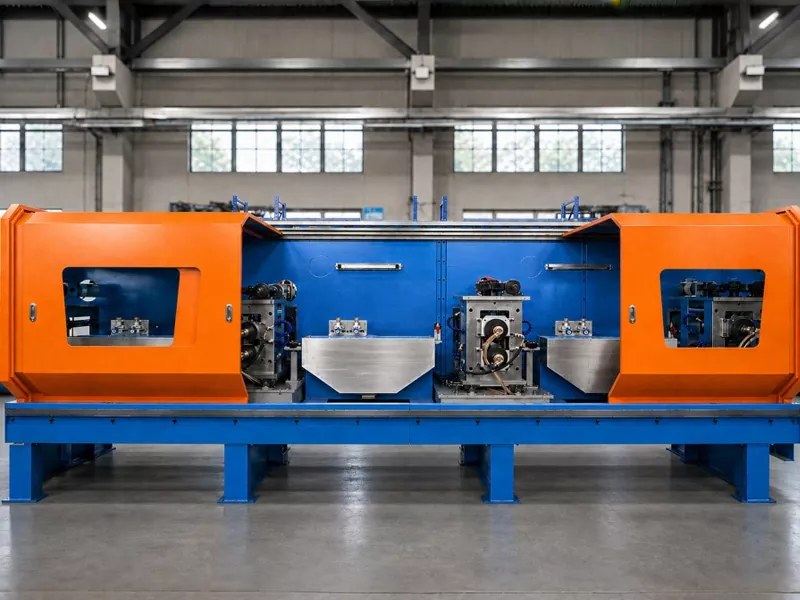

GRM integrated copper flat wire production line with 5-stand rolling mill

* Proces proizvodne linije može se prilagoditi prema dimenzijama proizvoda kupca

TEHNIČKE SPECIFIKACIJE

Konfiguracija Valjaonica sa 5 postolja		GRM
Prvi dvovisoki mlin	Ø mm	300
First Edger mil	Ø mm	155
Drugi dvovisoki mlin	Ø mm	200
Second Edger mil	Ø mm	155
Treći Dvovisoki mlin	Ø mm	160
Brzina dizajna	m/min	400
Maksimalna Intelova žica	Ø mm	8
Završene tolerancije	mm	debljina: ±0,005 širina: ±0,01
Raspon veličina tipične gotove ravne žice	mm	debljina: 2,0-12 širina: 0,5-4,0

Tipične primjene

Emajlirana pravougaona magnetna žica

CTC kontinualno transponovani provodnik

EV motor ukosnica provodnik

Proizvodnja ravne žice za EV motor

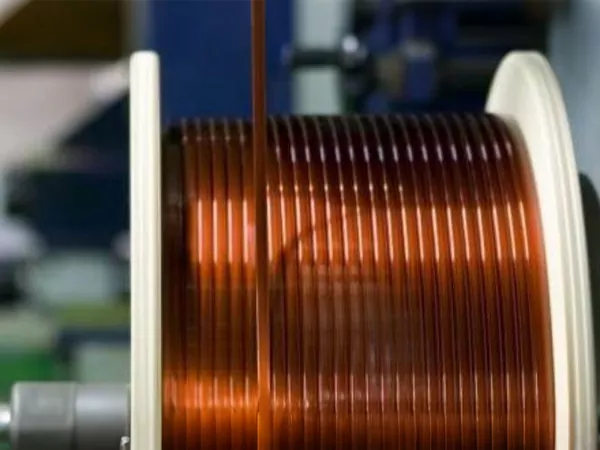

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

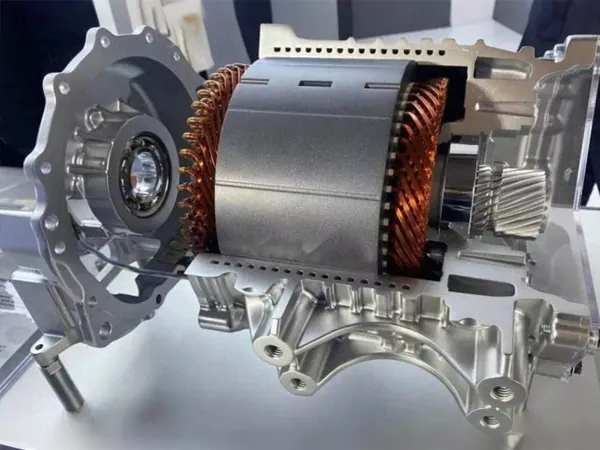

EV motor hairpin conductor flat wire production

FAQ

1. Može li ova proizvodna linija proizvoditi bakarnu ravnu žicu za primjenu transformatora?

Da, linija je dizajnirana za proizvodnju bakarne ravne žice visoke preciznosti za provodnike transformatora, magnetne žice i druge električne primjene.

2. Može li se integrirana linija za crtanje i valjanje za preciznu bakarnu ravnu žicu prilagoditi?

Da, GRM nudi prilagođena rješenja proizvodnih linija na osnovu vašeg ulaznog materijala, gotovih dimenzija žice i proizvodnih zahtjeva.

3. Koju tačnost može postići proces preciznog valjanja?

Sistem može postići toleranciju debljine do ±0,005 mm i toleranciju širine do ±0,01 mm za preciznu proizvodnju bakarne ravne žice.

4. Zašto odabrati integrisanu liniju za crtanje i valjanje umesto odvojenih mašina?

Integrirana linija za proizvodnju bakrene ravne žice poboljšava efikasnost, smanjuje rukovanje materijalom i osigurava stabilniju konzistentnost proizvoda.
