Kako proizvodnja okruglih žica MBB ima koristi od solarne PV trake?

Unutar modernog pogona za proizvodnju solarnih ćelija, tanka bakrena žica, jedva deblja od ljudske vlasi, se izvlači, žari i premazuje preciznim slojem lema. Ovo je MBB (Multi-Busbar) okrugla žica, kritična interkonekcija koja će prenositi struju od hiljada pojedinačnih fotonaponskih ćelija do ruba solarnog panela. Proizvodnja ove žice je čudo preciznog inženjeringa, gdje se tolerancije mjere u mikronima i o konzistentnosti se ne može pregovarati. Svako odstupanje u promjeru, debljini premaza ili mehaničkim svojstvima može smanjiti efikasnost cijelog solarnog panela. Ovo je zahtjevan svijet proizvodnje fotonaponskih interkonekata i upravo ovdje Solarna PV traka mašina dokazuje svoju suštinsku vrijednost.

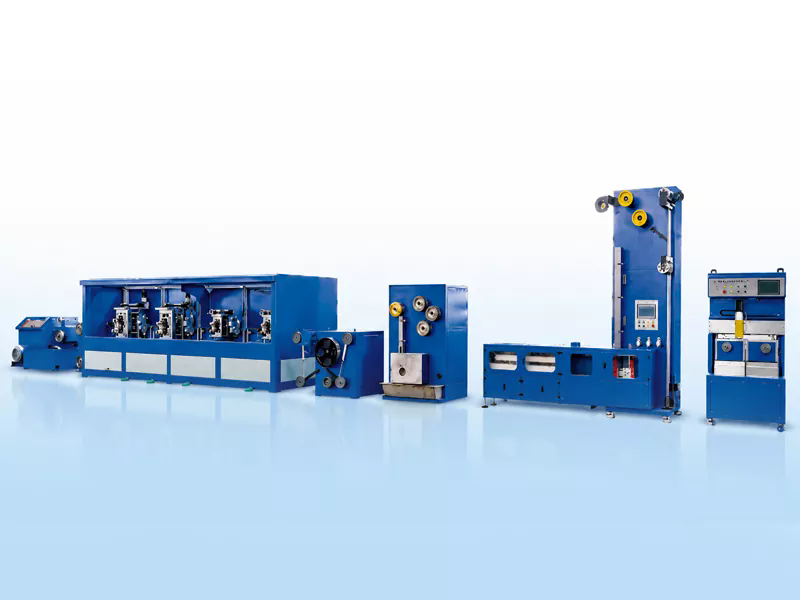

TheSolarna PV traka mašinaje specijalizovani komad proizvodne opreme koji integriše više procesa u jednu, kontinuiranu liniju. Povlači žicu, kontroliše njenu zateznu čvrstoću kroz žarenje i nanosi ujednačen premaz za lemljenje. Uvođenje solarne PV trake u liniju za proizvodnju okruglih žica MBB nije samo inkrementalno poboljšanje; to je transformacija. Precizne kontrole mašine smanjuju varijacije u prečniku, njen napredni sistem žarenja obezbeđuje konzistentna mehanička svojstva, a njegova tehnologija premaza pruža ujednačenu debljinu lema po celoj dužini žice. Ova poboljšanja direktno se prevode u kvalitetniju MBB okruglu žicu, što zauzvrat dovodi do efikasnijih solarnih panela i nižih troškova proizvodnje. Ovaj članak će istražiti specifične načine na koje solarna PV traka mašina koristi MBB proizvodnji okrugle žice, ispitujući inženjerske principe, procesne inovacije i rezultate u stvarnom svijetu koji ga čine nezamjenjivim alatom za solarnu industriju.

Sadržaj

• 1. Šta je MBB okrugla žica i zašto je važna u solarnim panelima?
• 2. Šta je solarna PV traka mašina i kako radi?
• 3. Kako kontrola preciznog izvlačenja poboljšava konzistentnost prečnika žice?
• 4. Kako proces žarenja osigurava konzistentna mehanička svojstva?
• 5. Kako uniformnost premaza smanjuje defekte i poboljšava vezu ćelija?
• 6. Koje su prednosti korištenja solarne PV trake za proizvodnju u stvarnom svijetu?
• 7. Često postavljana pitanja (FAQ)
• 8. Zaključak

1. Šta je MBB okrugla žica i zašto je važna u solarnim panelima?

Da bismo razumjeli prednosti solarne PV trake, prvo moramo razumjeti proizvod koji proizvodi: MBB okrugla žica. MBB, ili Multi-Busbar, odnosi se na ćelijsku arhitekturu gdje se više tankih žica koristi za prikupljanje struje iz solarne ćelije, za razliku od tradicionalnog dizajna korištenja 3 ili 4 deblje, ravne trake. Ova arhitektura je značajan napredak u tehnologiji solarnih ćelija. Povećanjem broja sabirnica skraćuje se put sakupljanja struje, smanjujući serijski otpor i poboljšavajući ukupnu efikasnost ćelije. Same žice moraju biti izuzetno fine – obično između 0,25 mm i 0,4 mm u prečniku – i obložene su lemom za lemljenje kako bi se olakšalo povezivanje sa ćelijom.

Prelazak na MBB okruglu žicu vođen je neumornom težnjom za većom efikasnošću solarnih ćelija. Smanjeno zasjenjenje od tanjih, okruglih žica povećava površinu ćelije koja sakuplja svjetlost. Kraći strujni put smanjuje otporne gubitke, a finiji korak omogućava precizniju kontrolu električnog izlaza ćelije. Ove prednosti zajedno povećavaju efikasnost solarnog panela za 1-2%, što je značajan dobitak na konkurentnom solarnom tržištu. Međutim, proizvodnja MBB okrugle žice znatno je izazovnija od tradicionalne trake. Manji prečnik i potreba za ultra preciznim prečnikom i debljinom premaza zahtevaju novi nivo proizvodnih mogućnosti.

Kvalitet MBB okrugle žice ima direktan uticaj na performanse i pouzdanost solarnog panela. Žica s nedosljednim promjerom će imati promjenjiv otpor, što će dovesti do vrućih tačaka i gubitka struje. Žica s neravnim slojem lemljenja stvorit će slabe lemne spojeve, smanjujući mehaničku čvrstoću i pouzdanost ploče. Žica pogrešne zatezne čvrstoće može se slomiti tokom rukovanja. Zbog toga je proizvodnja MBB okrugle žice proces visokih uloga koji zahtijeva najnapredniju opremu. AtJiangsu Goodroller Machinery Co., Ltd., razvili smo solarnu PV traku mašinu koja ispunjava ove zahtjevne zahtjeve, osiguravajući da svaki proizvedeni metar MBB okrugle žice bude najvišeg kvaliteta.

2. Šta je solarna PV traka mašina i kako radi?

Solarna PV traka mašina je specijalizovana proizvodna linija dizajnirana za proizvodnju visoko preciznih interkonektivnih žica koje se koriste u solarnim panelima, uključujući MBB okruglu žicu. To nije jednostavna mašina za izvlačenje žice; to je sofisticirani sistem koji integriše nekoliko kritičnih procesa u jednu, kontinuiranu proizvodnu liniju. Mašina se obično sastoji od četiri glavne faze: isplata, izvlačenje, žarenje i premazivanje. Proces počinje sa kalemom bakrene žice, koja se uvlači kroz niz kalupa za izvlačenje, od kojih svaka smanjuje prečnik do konačne specifikacije. Proces izvlačenja je kontroliran preciznim sistemom za kontrolu napetosti koji održava konstantnu silu vuče, osiguravajući da se žica ne rasteže ili pokida.

Nakon faze izvlačenja, žica ulazi u dio za žarenje. Žarenje je proces termičke obrade koji oslobađa unutrašnja naprezanja izazvana procesom izvlačenja, vraćajući duktilnost žice i kontrolirajući njezina mehanička svojstva, kao što su vlačna čvrstoća i istezanje. Sekcija za žarenje se obično sastoji od višezonske peći sa preciznom kontrolom temperature, omogućavajući podešavanje parametara žarenja kako bi se postigla željena svojstva žice. Žica tada prolazi kroz dio za hlađenje prije nego što uđe u fazu oblaganja. Premaz je kritičan korak, jer nanosi ujednačen sloj legure za lemljenje na žicu. Proces premazivanja se obično izvodi metodom vrućeg potapanja, gdje žica prolazi kroz kupku rastopljenog lema. Temperatura kupke i brzina žice su precizno kontrolirani kako bi se osigurala konzistentna debljina premaza.

Jedna od ključnih karakteristika moderne solarne PV trake je njena integracija inteligentnih kontrolnih sistema. Cijelu proizvodnu liniju prati i kontrolira PLC (programabilni logički kontroler) koji koordinira brzinu, napetost, temperaturu i debljinu premaza. Ovo osigurava da se proizvodni parametri održavaju unutar strogih tolerancija potrebnih za visokokvalitetnu MBB okruglu žicu. Naša fabrika u GRM Valjaonici je dizajnirala našu solarnu PV traku mašinu sa fokusom na preciznost, pouzdanost i lakoću rada. Razumijemo da je našim kupcima potrebna mašina koja može dosljedno proizvoditi visokokvalitetnu žicu, a naša mašina je napravljena da pruži te performanse.

3. Kako kontrola preciznog izvlačenja poboljšava konzistentnost prečnika žice?

Najkritičniji parametar u proizvodnji okrugle žice MBB je prečnik žice. Čak i varijacija od nekoliko mikrona može utjecati na električna i mehanička svojstva žice, što dovodi do gubitka snage ili loma. Solarna PV traka mašina postiže izuzetnu konzistentnost promjera kombinacijom preciznih kalupa za izvlačenje i napredne kontrole napetosti. Matrice za crtanje su izrađene od izuzetno tvrdih materijala, kao što su dijamant ili volfram karbid, i proizvode se u ultra preciznim dimenzijama. Kako žica prolazi kroz svaku matricu, njen promjer se smanjuje za određenu količinu. Matrice su raspoređene u nizu, pri čemu svaka matrica malo više smanjuje prečnik. Žica se također podmazuje tokom procesa izvlačenja kako bi se smanjilo trenje i habanje matrica.

Sistem kontrole napetosti je druga ključna komponenta kontrole prečnika. Ako je napetost žice previsoka, žica će se rastegnuti i postati tanja. Ako je napetost preniska, žica neće biti pravilno izvučena, što dovodi do varijacija u promjeru. Solarna PV traka mašina koristi sistem za kontrolu napetosti zatvorene petlje koji kontinuirano prati napetost žice i prilagođava brzinu izvlačenja da bi održao konstantnu napetost. Ovo osigurava da se žica vuče ujednačenom brzinom, što rezultira ujednačenim promjerom. Napetost se takođe kontroliše tokom procesa žarenja, jer se žica provlači kroz peć. Ovo sprječava da se žica opusti ili lomi zbog toplinskog širenja ili kontrakcije.

Solarna PV traka mašina obično može postići toleranciju prečnika od +/- 2 mikrona, što je znatno bolje od +/- 10 mikrona što je tipično za konvencionalne mašine za izvlačenje žice. Ova poboljšana konzistencija je ključna za MBB okruglu žicu. Žica konzistentnog promjera pruža dosljedan otpor, osiguravajući da solarna ćelija radi sa svojom optimalnom efikasnošću. Takođe omogućava pouzdanije povezivanje sa solarnom ćelijom, jer je spoj za lemljenje ujednačeniji. Ovo rezultira pouzdanijim i efikasnijim solarnim panelom. Naša fabrika je razvila vlasnički sistem kontrole napetosti koji je sposoban da postigne ove uske tolerancije, pružajući našim kupcima visokokvalitetnu okruglu žicu MBB potrebnu za solarne ćelije sledeće generacije.

4. Kako proces žarenja osigurava konzistentna mehanička svojstva?

Iako je promjer kritičan, mehanička svojstva okrugle žice MBB - njena vlačna čvrstoća, duktilnost i izduženje - jednako su važna. Ova svojstva određuju kako će se žica ponašati tokom rukovanja, lemljenja i vijeka trajanja solarnog panela. Ako je žica previše kruta, biće teško rukovati njome i može se slomiti tokom procesa lemljenja. Ako je žica previše mekana, može se spustiti ili se lako oštetiti. Proces žarenja je odgovoran za kontrolu ovih svojstava. Tokom izvlačenja, bakarna žica se stvrdnjava, postaje tvrđa i lomljivija. Proces žarenja zagrijava žicu na određenu temperaturu, a zatim je polako hladi, što rekristalizira metalna zrna, oslobađajući unutrašnje naprezanje i vraćajući duktilnost žice.

U Solar PV Ribbon mašini, sekcija za žarenje je precizno kontrolisana višezonska peć. Žica prolazi kroz nekoliko zona, svaka na različitoj temperaturi, kako bi se postigao željeni profil žarenja. Temperatura i brzina žice kroz peć određuju konačna mehanička svojstva. Peć je obično opremljena zaštitnom atmosferom, kao što je dušik ili vodonik, kako bi se spriječila oksidacija žice tokom procesa visoke temperature. Rashladni dio koji prati peć je također dizajniran da postigne specifičnu brzinu hlađenja, što dodatno utiče na strukturu zrna i mehanička svojstva.

Pogledajmo konkretan primjer: vlačna čvrstoća MBB okrugle žice obično je između 25 i 35 kg/mm². Ako se žica žari do vlačne čvrstoće od 28 kg/mm², žica će imati dobru duktilnost i bit će laka za rukovanje. Ako je žica nedovoljno žarena, vlačna čvrstoća može biti 40 kg/mm², zbog čega je žica lomljiva. Ako je žica previše žarena, vlačna čvrstoća može pasti na 20 kg/mm², čineći žicu previše mekanom. Precizna kontrola temperature Solar PV Ribbon Machine osigurava da je proces žarenja ponovljiv i dosljedan, omogućavajući proizvođaču da proizvede žicu sa tačnim potrebnim mehaničkim svojstvima. U Jiangsu Goodroller Machinery Co., Ltd., imamo veliko iskustvo u dizajniranju sekcije za žarenje solarne PV trake, osiguravajući da naši kupci mogu proizvesti MBB okruglu žicu sa potrebnim svojstvima.

5. Kako uniformnost premaza smanjuje defekte i poboljšava vezu ćelija?

Posljednji kritični korak u proizvodnji MBB okrugle žice je nanošenje premaza za lemljenje. Premaz ima dvije svrhe: štiti bakrenu žicu od korozije i olakšava povezivanje sa solarnom ćelijom. Premaz se mora nanositi ravnomjerno i odgovarajuće debljine. Ako je premaz pretanak, možda neće pružiti adekvatnu zaštitu ili stvoriti dobar lemni spoj. Ako je premaz predebeo, može smanjiti provodljivost žice i povećati troškove proizvodnje. Solarna PV traka mašina koristi proces premazivanja vrućim potapanjem, gdje žica prolazi kroz kupku rastopljenog lema. Lem je obično kalaj-olovo ili legura kalaj-olovo-srebro, iako se koriste i legure bez olova. Temperatura kupke i brzina žice se precizno kontrolišu kako bi se postigla željena debljina premaza.

Ujednačenost premaza postiže se kroz nekoliko mehanizama. Žica je prethodno očišćena i često topljena prije ulaska u kadu za lemljenje kako bi se osiguralo dobro vlaženje. Temperatura kupke se kontroliše na +/- 2°C kako bi se održao konzistentan viskozitet i površinski napon. Žica se izvlači iz kade pod kontroliranim kutom, što pomaže u uklanjanju viška lema. Obložena žica zatim prolazi kroz sistem za brisanje, kao što je set zračnih noževa ili keramičkih brisača, kako bi se uklonio sav višak lema i osigurao ujednačen premaz. Završno obložena žica se zatim ohladi i namota na kalem za namotavanje.

Sljedeća tabela sumira ključne procesne parametre za sekciju premaza solarne PV trake.

Ujednačen premaz koji daje Solar PV Ribbon Machine je od suštinskog značaja za pouzdanost solarnog panela. Konzistentan premaz osigurava da je spoj za lemljenje između žice i solarne ćelije čvrst i ujednačen, što osigurava dobar električni kontakt i mehaničku čvrstoću. Ovo smanjuje rizik od kvara solarnog panela. U Jiangsu Goodroller Machinery Co., Ltd., optimizirali smo dio premaza naše solarne PV trake za isporuku najkvalitetnijeg premaza, osiguravajući da MBB okrugla žica naših kupaca ispunjava najzahtjevnije zahtjeve.

6. Koje su prednosti korištenja solarne PV trake za proizvodnju u stvarnom svijetu?

Usvajanje solarne PV trake za proizvodnju MBB okrugle žice donosi niz opipljivih proizvodnih prednosti. Ove koristi se mogu mjeriti u smislu povećanog prinosa, poboljšanog kvaliteta proizvoda i smanjenih troškova proizvodnje. Hajde da ispitamo specifične načine na koje solarna PV traka mašina poboljšava proizvodni proces. Jedna od najznačajnijih prednosti je smanjenje stope otpada. Preciznost solarne PV trake, posebno njenih kontrolnih sistema zatvorene petlje, minimizira varijacije prečnika, nedoslednosti žarenja i defekte premaza. Ovo rezultira većim udjelom žice u skladu sa specifikacijama, smanjujući količinu žice koja se mora ukloniti.

Još jedna prednost je povećanje brzine proizvodnje. Moderna solarna PV traka mašina može raditi pri brzinama od 10-30 metara u minuti, što je znatno brže od starijih mašina. Rad velike brzine, u kombinaciji sa pouzdanošću mašine, povećava ukupnu propusnost proizvodne linije. Ovo omogućava proizvođačima da zadovolje rastuću potražnju za MBB okruglom žicom bez potrebe za ulaganjem u dodatne proizvodne linije. Solarna PV traka mašina takođe nudi poboljšanu kontrolu procesa, omogućavajući proizvođačima da proizvode žicu sa doslednim svojstvima, bez obzira na varijacije u sirovinama ili radnim uslovima. Ovo smanjuje potrebu za čestim prilagodbama procesa i provjerama kvaliteta, dodatno poboljšavajući efikasnost.

Prednosti korištenja solarne PV trake u stvarnom svijetu ilustrirane su u sljedećoj tabeli, koja upoređuje performanse tipične konvencionalne proizvodne linije s linijom opremljenom solarnom PV trakom.

Ove brojke pokazuju da solarna PV traka mašina nije samo postepeno poboljšanje; to je korak promjena u proizvodnji okrugle žice MBB. Kombinacija poboljšane preciznosti, veće brzine i niže stope otpada dovodi do značajnog povećanja proizvodnje i smanjenja troškova proizvodnje. Za proizvođače MBB okrugle žice, ulaganje u solarnu PV traku je strateški potez koji može povećati njihovu konkurentnost i profitabilnost. Naša tvornica u GRM valjaonici je posvećena pružanju naših kupaca najkvalitetnijim solarnim PV trakama, pomažući im da ostvare ove proizvodne prednosti u stvarnom svijetu.

7. Često postavljana pitanja (FAQ)

Pitanje 1: Koje prečnike žice može proizvesti solarna PV traka?

Odgovor: Tipična solarna PV traka mašina može proizvesti MBB okruglu žicu u rasponu prečnika, obično od 0,20 mm do 0,50 mm. Specifični raspon promjera ovisi o konfiguraciji stroja i korištenim kalupima. Naša fabrika u Jiangsu Goodroller Machinery Co., Ltd. nudi mašine koje se mogu prilagoditi za proizvodnju određenih prečnika, a takođe možemo da obezbedimo alate za širok spektar veličina. Najčešći prečnici za MBB okruglu žicu su 0,25 mm, 0,30 mm i 0,35 mm, ali se mašina može prilagoditi za druge veličine prema potrebi.

Pitanje 2: Koje vrste premaza za lemljenje može primijeniti Solar PV Ribbon Machine?

Odgovor: Solarna PV traka mašina može nanositi različite premaze za lemljenje, uključujući standardne legure kalaja i olova (SnPb), legure bez olova (kao što su SnAgCu, SnBi i SnAg) i prilagođene legure. Vrsta premaza je određena sastavom kupke za lemljenje. Mašina je dizajnirana za rad s različitim legurama za lemljenje podešavanjem temperature kupke i brzine žice. Naša fabrika može pružiti smjernice o najboljoj leguri za premazivanje za vašu specifičnu primjenu i može isporučiti potrebnu opremu.

Pitanje 3: Kako Solarna PV traka mašina rukuje različitim materijalima žice?

Odgovor: Solarna PV traka mašina je prvenstveno dizajnirana za bakarnu žicu, koja je standardni materijal za fotonaponske interkonektivne žice. Međutim, mašina može da obrađuje i druge materijale, kao što su posrebreni bakar ili aluminijum, uz odgovarajuća podešavanja parametara procesa. Procesi izvlačenja i žarenja će možda morati biti modificirani za različite materijale, a proces premazivanja mora biti prilagođen specifičnoj leguri za lemljenje. Naša fabrika može prilagoditi mašinu da se nosi sa vašim specifičnim zahtjevima za materijalom žice i premazom.

Pitanje 4: Koji je zahtjev za održavanjem solarne PV trake?

Odgovor: Solarna PV traka mašina je dizajnirana za pouzdan rad uz minimalno održavanje. Rutinsko održavanje uključuje čišćenje kalupa za izvlačenje, provjeru sistema kontrole zatezanja i praćenje stanja kaiševa i ležajeva. Peć za žarenje također zahtijeva periodične preglede i kalibraciju temperaturnih senzora. Kupatilo za lemljenje zahtijeva redovno čišćenje i dopunjavanje legure za lemljenje. Naša fabrika pruža sveobuhvatan priručnik za održavanje i nudi tehničku podršku kako bi pomogli kupcima da njihove mašine rade sa vrhunskim performansama.

Pitanje 5: Koji je tipični životni vijek solarne PV trake?

Odgovor: Visokokvalitetna solarna PV traka može imati vijek trajanja od 10-15 godina ili više, ovisno o nivou održavanja i uvjetima rada. Ključne komponente koje mogu zahtijevati zamjenu tokom vremena uključuju kalupe za izvlačenje, grijaće elemente peći za žarenje i komponente kupke za lemljenje. Naša fabrika u Jiangsu Goodroller Machinery Co., Ltd. pruža punu paletu rezervnih dijelova i tehničku podršku kako bismo osigurali da naše mašine nastave da rade pouzdano tokom cijelog radnog vijeka.

8. Zaključak

Solarna PV traka mašina je neophodan alat za proizvodnju visokokvalitetne MBB okrugle žice. Njegove mogućnosti preciznog izvlačenja, kontroliranog žarenja i uniformnog premaza omogućavaju proizvođačima da proizvode žicu izuzetne konzistencije, što dovodi do smanjenog otpada, povećane brzine proizvodnje i boljeg finalnog proizvoda. Ulaganjem u solarne PV trake, proizvođači mogu zadovoljiti rastuću potražnju za visokoefikasnim solarnim panelima uz smanjenje troškova proizvodnje i poboljšanje ekološkog otiska. Prednosti solarne PV trake sežu izvan proizvodne linije; doprinose razvoju efikasnijih i pouzdanijih solarnih panela, ubrzavajući prelazak na održivu energetsku budućnost.

U Jiangsu Goodroller Machinery Co., Ltd., posvećeni smo unapređenju tehnologije proizvodnje solarnih interkonektnih žica. Naše solarne PV trake su dizajnirane s preciznošću, pouzdanošću i lakoćom rada, osiguravajući da naši kupci mogu proizvesti najkvalitetnije MBB okrugle žice. Pozivamo vas da nas kontaktirate kako biste saznali više o našim mašinama i kako one mogu koristiti vašim proizvodnim operacijama.

Kontaktirajte Jiangsu Goodroller Machinery Co., Ltd. danasda otkrijete kako naša solarna PV traka može transformirati vašu proizvodnju okruglih žica MBB.
